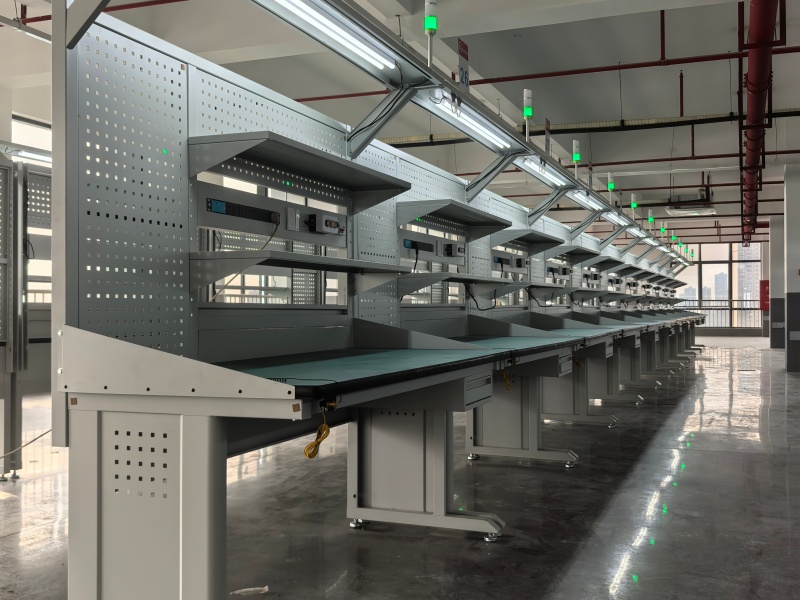

Cách bố trí dụng cụ trên bàn thao tác mặt sắt có 1 bảng treo: Tiêu chí lựa chọn và cấu hình
Mục tiêu và đối tượng áp dụng
Bàn thao tác mặt sắt có 1 bảng treo là cấu hình phổ biến cho các xưởng cơ khí, lắp ráp linh kiện, bảo trì thiết bị và khu vực kiểm tra chất lượng. Việc bố trí dụng cụ không chỉ ảnh hưởng đến tốc độ thao tác mà còn liên quan trực tiếp đến an toàn lao động và khả năng duy trì tiêu chuẩn 6S. Bài viết tập trung vào cách phân loại, định vị và tối ưu không gian lưu trữ cho dòng bàn làm việc mặt sắt nguyên bản 5mm tích hợp bảng treo tiêu chuẩn, giúp người quản lý sản xuất đưa ra quyết định cấu hình sát với thực tế vận hành.
Nguyên tắc bố trí dụng cụ theo tần suất và trọng lượng
Bố trí dụng cụ trên bàn thao tác cần tuân thủ ba nguyên tắc cơ bản:
- Dụng cụ sử dụng thường xuyên
- (tuốc nơ vít, cờ lê, thước cặp, đồng hồ đo): đặt trong tầm với trực tiếp, ưu tiên ngăn kéo trên cùng hoặc khu vực bảng treo ngang tầm mắt.
- Dụng cụ trung bình
- (bộ mũi khoan, kìm chuyên dụng, dụng cụ siết): lưu trữ ở ngăn kéo giữa hoặc tầng dưới của bảng treo, đảm bảo dễ lấy nhưng không chiếm không gian thao tác chính.
- Dụng cụ nặng hoặc ít dùng
- (mỏ lết lớn, búa, thiết bị đo chuyên sâu): đặt ở ngăn kéo dưới cùng hoặc tủ phụ bên cạnh, tránh treo trên bảng treo để giảm tải trọng cục bộ và nguy cơ rơi.
Với cấu hình bàn làm việc mặt sắt một tấm treo một cửa bốn ngăn kéo, việc phân tầng 4 ngăn kéo cho phép tách biệt rõ ràng các nhóm dụng cụ theo tần suất và kích thước, đồng thời giữ mặt bàn luôn thông thoáng cho thao tác lắp ráp hoặc kiểm tra.
Cách tận dụng bảng treo và mặt bàn hiệu quả
Bảng treo lỗ vuông tiêu chuẩn (thường rộng 500mm) là thành phần then chốt để quản lý dụng cụ trực quan. Khi bố trí:
- Sử dụng móc treo, khay đựng và giá đỡ tương thích với lỗ vuông để cố định dụng cụ, tránh tình trạng dụng cụ bị xê dịch hoặc rơi khi bàn chịu rung động.
- Phân vùng bảng treo theo nhóm chức năng: khu vực dụng cụ đo lường, khu vực dụng cụ siết/vặn, khu vực phụ kiện nhỏ (vít, đai ốc, vòng đệm).
- Giữ khoảng cách tối thiểu 150–200mm giữa các nhóm dụng cụ treo để dễ thao tác và vệ sinh.
Mặt bàn composite tấm sắt nguyên bản 5mm kết hợp ván tỷ trọng cao có khả năng chịu tải tốt và chống mài mòn. Không nên đặt vật nặng tập trung một điểm hoặc sử dụng mặt bàn làm nơi lưu trữ lâu dài; thay vào đó, hãy duy trì mặt bàn cho thao tác trực tiếp và chuyển dụng cụ không dùng đến vào ngăn kéo hoặc bảng treo.
Lưu ý về tải trọng và an toàn vận hành
Mỗi cấu hình bàn thao tác có giới hạn chịu tải khác nhau. Với dòng bàn mặt sắt nguyên bản 5mm khung chữ C thép cán nguội, tải trọng tĩnh toàn bàn thường đạt mức 1000kg, nhưng tải trọng phân bổ trên từng ngăn kéo và bảng treo cần được kiểm soát:
- Ngăn kéo tiêu chuẩn thường được thiết kế chịu tải khoảng 80kg/ngăn; không nên vượt quá giới hạn này để tránh biến dạng ray trượt hoặc kẹt ngăn kéo.
- Bảng treo chỉ nên treo dụng cụ và phụ kiện nhẹ đến trung bình; tránh treo thiết bị có trọng lượng lớn hoặc tạo lực kéo lệch tâm.
- Kiểm tra định kỳ ốc vít, ray trượt và điểm cố định bảng treo, đặc biệt sau khi bàn vận hành trong môi trường rung động hoặc nhiệt độ thay đổi.
Khi nào nên chọn cấu hình 1 bảng treo + 4 ngăn kéo
Cấu hình này phù hợp khi:
- Xưởng có không gian hạn chế nhưng cần lưu trữ đa dạng dụng cụ tại một trạm làm việc.
- Quy trình sản xuất yêu cầu phân loại dụng cụ rõ ràng theo tần suất sử dụng và nhóm chức năng.
- Doanh nghiệp muốn duy trì chuẩn 6S mà không cần đầu tư thêm tủ dụng cụ rời hoặc hệ thống treo phức tạp.
Nếu nhu cầu lưu trữ vượt quá khả năng của 4 ngăn kéo và 1 bảng treo, có thể cân nhắc cấu hình bổ sung như tủ dụng cụ đứng, xe đẩy dụng cụ di động hoặc bàn làm việc tích hợp nhiều bảng treo. Việc lựa chọn nên dựa trên đánh giá thực tế số lượng dụng cụ, tần suất sử dụng và không gian bố trí tại hiện trường.
Kết luận và bước tiếp theo
Bố trí dụng cụ trên bàn thao tác mặt sắt có 1 bảng treo không chỉ là sắp xếp vị trí mà là thiết lập quy trình quản lý công cụ tại trạm làm việc. Việc phân loại theo tần suất, tận dụng đúng chức năng của bảng treo và ngăn kéo, đồng thời tuân thủ giới hạn tải trọng sẽ giúp doanh nghiệp giảm thời gian tìm kiếm dụng cụ, hạn chế sai sót và duy trì môi trường làm việc an toàn, chuẩn 6S.
Nếu bạn đang quy hoạch trạm làm việc cho xưởng cơ khí, lắp ráp hoặc khu vực kiểm tra, hãy chuẩn bị danh mục dụng cụ, tần suất sử dụng và kích thước không gian thực tế để đội ngũ kỹ thuật của Linh kiện chính xác Quảng Nhĩ Mỹ hỗ trợ tư vấn cấu hình phù hợp. Chúng tôi cung cấp giải pháp thiết kế, sản xuất và lắp đặt thiết bị trạm làm việc tiêu chuẩn và phi tiêu chuẩn, đáp ứng yêu cầu chịu tải, tương thích 6S và dịch vụ hậu mãi toàn quy trình.
