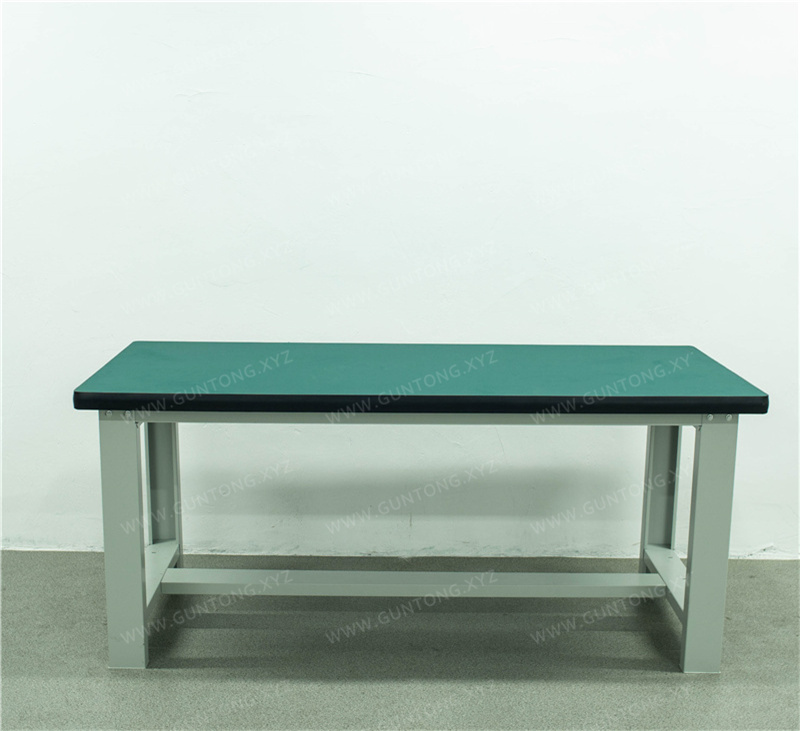

Bàn thao tác mặt composite có thanh giằng không bảng treo
Bàn thao tác mặt composite có thanh giằng không bảng treo do Guang Er Mei Precision Components tự nghiên cứu và phát triển, áp dụng thiết kế lắp ráp mô-đun và mặt bàn composite chịu tải cao, phù hợp với các môi trường làm việc yêu cầu cao về tính linh hoạt không gian và độ ổn định thao tác như lắp ráp điện tử, kiểm tra phụ tùng ô tô, bảo trì khuôn mẫu.
Điểm nổi bật của sản phẩm
- Thiết kế không bảng treo, giảm điểm mù vệ sinh, nâng cao hiệu quả thực hiện 6S
- Mặt bàn composite 50mm, kết hợp khả năng chống mài mòn, chống va đập và trải nghiệm thao tác yên tĩnh
- Kết cấu thanh giằng đơn ở đáy, tăng cường độ ổn định ngang, hạn chế biến dạng khi sử dụng lâu dài
- Khung thép cán nguội hình chữ C + kết cấu lắp nhanh bằng bu lông, đảm bảo độ bền và tính linh hoạt khi triển khai tại hiện trường
Thông số kỹ thuật
- Kích thước tiêu chuẩn
- 1500×750×800 mm｜1800×750×800 mm｜2100×750×800 mm (Có sẵn)
- Cấu tạo mặt bàn
- Tấm nhựa chống mài mòn màu xanh lá 2mm + Ván tỷ trọng cao 48mm + Viền PVC màu đen, tổng độ dày 50mm
- Quy cách khung
- Thép tấm cán nguội hình chữ C, tiết diện 100×50mm, độ dày tấm 1.5mm
- Khả năng chịu tải
- Tải trọng tĩnh mặt bàn ≥1000kg｜Tải trọng tĩnh toàn bàn ≥1000kg
- Xử lý bề mặt
- Tẩy rỉ và phosphat hóa + Phun sơn tĩnh điện dạng bột, sấy đóng rắn ở nhiệt độ cao 250℃
- Màu tiêu chuẩn
- Trắng xám (Hỗ trợ tùy chỉnh theo bảng màu RAL)
Bàn thao tác mặt composite có thanh giằng không bảng treo | Kết cấu trọng lượng nhẹ × Mặt bàn chịu tải cao
Bàn thao tác mặt composite có thanh giằng không bảng treo do Guang Er Mei Precision Parts ra mắt, được thiết kế đặc biệt để nâng cao hiệu quả quản lý 6S tại phân xưởng và khả năng tương thích công thái học. Loại bỏ kết cấu bảng treo truyền thống, tăng cường độ cứng ngang thông qua thanh giằng ở đáy, kết hợp với mặt bàn composite liền khối và khung thép cán nguội hình chữ C, đảm bảo khả năng chịu tải tĩnh 1000kg đồng thời mang lại hiệu ứng thị giác gọn gàng hơn và thuận tiện hơn cho việc vệ sinh, bảo trì.
Ưu điểm thiết kế cốt lõi
- Kết cấu không bảng treo: Loại bỏ bảng treo bên hông, giảm tích tụ bụi ở các góc khuất, thuận tiện cho quản lý trực quan 6S và lau chùi hàng ngày; diện mạo tổng thể gọn gàng và đồng bộ hơn, đáp ứng nhu cầu thẩm mỹ của nhà máy hiện đại.
- Mặt bàn composite chống mài mòn: Tổng độ dày 50mm, được ép nhiệt từ lớp phim chống mài mòn màu xanh lá 2mm + ván mật độ cao 48mm + viền bọc PVC màu đen, có khả năng chống dầu, chống va đập và chống trầy xước vượt trội.
- Thanh giằng gia cường hỗ trợ: Phía dưới thân bàn được trang bị một thanh giằng gia cường đơn, giúp hạn chế hiệu quả biến dạng khung khi sử dụng lâu dài, kéo dài tuổi thọ của toàn bộ bàn.
- Giao diện tiêu chuẩn hóa và khả năng mở rộng: Kết cấu tháo lắp kiểu kết nối bu lông, hỗ trợ lắp thêm phụ kiện mặt bàn sau này (như đầu nối đất, bảng treo dụng cụ, giá đỡ chiếu sáng, v.v.), đáp ứng nhu cầu nâng cấp linh hoạt của dây chuyền sản xuất.
Tình huống ứng dụng điển hình
Được ứng dụng rộng rãi trong:
• Trạm kiểm tra và sửa chữa PCBA trên dây chuyền sản xuất điện tử
• Bàn lắp ráp, hiệu chỉnh và kiểm tra chất lượng trong nhà máy phụ tùng ô tô
• Khu vực sửa khuôn nguội và đo lường trong nhà máy khuôn kim loại
• Nền tảng thao tác phối hợp đa dụng cụ tại trung tâm bảo trì và kiểm tra
Thông số kỹ thuật cơ bản
| Hạng mục | Mô tả thông số |
|---|---|
| Kích thước tiêu chuẩn (Dài × Rộng × Cao) | 1500×750×800 mm｜1800×750×800 mm｜2100×750×800 mm (có sẵn) Hỗ trợ tùy chỉnh kích thước phi tiêu chuẩn |
| Kết cấu mặt bàn | Lớp composite 50mm: Phim chống mài mòn màu xanh lá 2mm + Ván mật độ cao 48mm + Viền bọc PVC màu đen Khả năng chịu tải tĩnh của mặt bàn ≥1000kg |
| Chất liệu khung | Thép tấm cán nguội hình chữ C, tiết diện 100×50mm, độ dày tấm 1.5mm Tải trọng tĩnh toàn bàn ≥1000kg |
| Xử lý bề mặt | Tẩy axit và photphat hóa + phun sơn tĩnh điện bột, sấy ở nhiệt độ cao 250℃ Màu tiêu chuẩn: trắng xám; có thể tùy chỉnh hệ màu RAL theo yêu cầu |
| Đóng gói và vận chuyển | Đóng gói thùng carton dạng tháo rời Loại 1500 trọng lượng cả bì khoảng 62.5kg｜Loại 1800 khoảng 69.9kg｜Loại 2100 khoảng 78.8kg |
