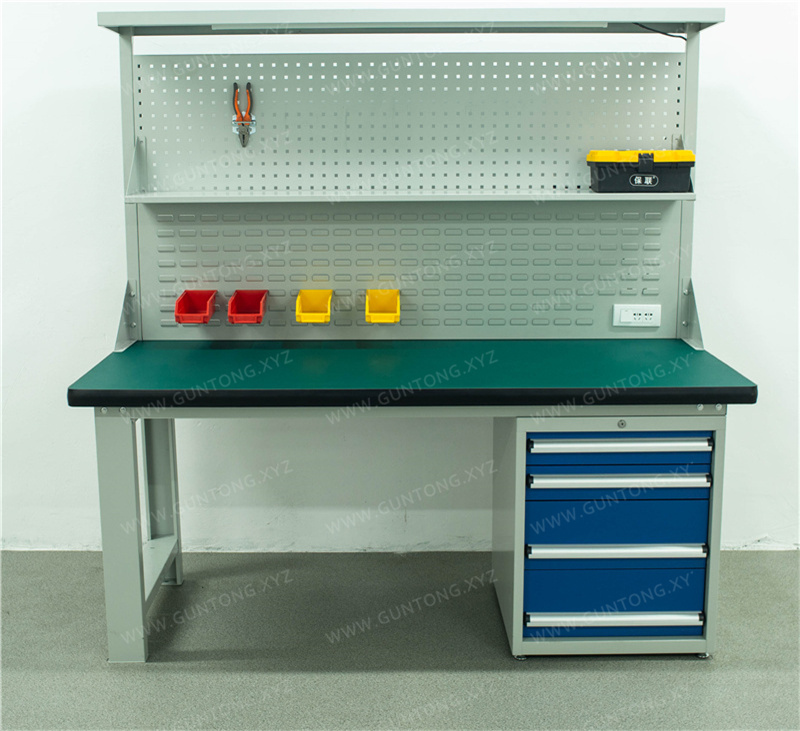

Bàn thao tác mặt composite 2 bảng treo 4 ngăn kéo
Bàn thao tác mặt composite 2 bảng treo 4 ngăn kéo do Guang Er Mei Precision Components tự nghiên cứu và phát triển, áp dụng cấu trúc tháo lắp mô-đun, tích hợp mặt bàn composite chịu tải cao, hệ thống bảng treo kép và giá đèn chiếu sáng LED, phù hợp cho các môi trường làm việc yêu cầu cao về quản lý không gian và khả năng chịu tải như lắp ráp điện tử, kiểm tra phụ tùng ô tô, bảo trì khuôn mẫu.
Điểm nổi bật của sản phẩm
- Mặt bàn composite: Cấu trúc 3 lớp dày 50mm, chống mài mòn và chống dầu, chịu tải 1000kg
- Hệ thống bảng treo kép: Kết hợp lỗ vuông và nan chớp, mỗi lỗ chịu tải 10kg, treo dụng cụ linh hoạt hơn
- Thiết kế 4 ngăn kéo: Kết hợp ngăn kéo cao và thấp, đáp ứng nhu cầu phân loại và lấy đồ tần suất cao
- Giá đèn tích hợp: Bao gồm đèn chiếu sáng LED, ổ cắm điện, nâng cao tính năng và độ an toàn của trạm làm việc
- Sản xuất mô-đun: Hỗ trợ tùy chỉnh kích thước, màu sắc và mô-đun chức năng theo yêu cầu
Thông số kỹ thuật
- Kích thước tiêu chuẩn (Dài×Rộng×Cao + Cao giá đèn)
- 1500×750×800+1000; 1800×750×800+1000; 2100×750×800+1000 (đơn vị: mm)
- Cấu trúc mặt bàn
- Cao su chống mài mòn màu xanh lá 2mm + Ván mật độ cao 48mm + Viền PVC màu đen, tổng độ dày 50mm
- Chất liệu khung
- Thép tấm cán nguội 1.5mm, tiết diện chữ C 100×50mm
- Cấu hình ngăn kéo
- 4 ngăn (cao 100mm×2 + cao 200mm×2), lọt lòng 460×460mm, mỗi ngăn chịu tải 80kg
- Quy cách bảng treo
- Cao 450mm × Rộng 750mm, 1 tấm lỗ vuông và 1 tấm nan chớp, khoảng cách lỗ 10×10mm, độ dày tấm trần 1.0mm
- Cấu hình giá đèn
- Chiều cao 1000mm, gồm đèn LED 16W, ổ cắm tích hợp 2-3 chấu, dây nguồn
- Xử lý bề mặt
- Tẩy rỉ phosphat hóa + Phun sơn tĩnh điện bột, sấy đóng rắn ở nhiệt độ cao 250℃
- Quy cách đóng gói
- Cấu trúc tháo lắp kết nối bằng bu lông, đóng gói thùng carton tiêu chuẩn
Thiết kế kết cấu cân bằng giữa chức năng và khả năng mở rộng
Mẫu bàn thao tác này sử dụng khung chữ C làm kết cấu chịu lực chính, kích thước mặt cắt 100×50mm, được uốn liền khối từ thép cán nguội dày 1.5mm, khả năng chịu tải tĩnh của toàn bàn lên đến 1000kg. Mặt bàn có tổng độ dày 50mm, được ép nhiệt composite từ cao su chịu mài mòn màu xanh lá dày 2mm, ván mật độ cao 48mm và nẹp viền PVC màu đen, mang lại khả năng chống mài mòn, chống dầu và chống va đập vượt trội.
4 ngăn kéo + 2 bảng treo + chiếu sáng tích hợp, tận dụng hiệu quả không gian ba chiều
Trang bị 4 ngăn kéo độc lập (cao 100mm × 2 ngăn + cao 200mm × 2 ngăn), kích thước lọt lòng 460×460mm, sử dụng kết cấu ray đơn dập định hình, mỗi ngăn chịu tải 80kg; kích thước tủ 566×600×700mm, cửa tủ và mặt panel đều dùng thép cán nguội 1.5mm, trang bị tay nắm hợp kim nhôm và khe cắm nhãn, thuận tiện cho quản lý trực quan 6S.
Hai bên trái phải mỗi bên bố trí một bảng treo cao 450mm: một bên là bảng treo lỗ vuông (khoảng cách lỗ 10×10mm), bên kia là bảng treo nan chớp, độ dày tấm trần 1.0mm, mỗi lỗ chịu tải 10kg, hỗ trợ treo linh hoạt các phụ kiện tiêu chuẩn như dụng cụ, dụng cụ đo, kẹp cáp.
Phần đỉnh tích hợp giá đèn cao 1000mm, trang bị tiêu chuẩn đèn tuýp LED 16W, ổ cắm tích hợp 2-3 chấu và dây nguồn, đáp ứng nhu cầu kép về chiếu sáng và cấp nguồn cho thiết bị.
Kích thước tiêu chuẩn và tùy chỉnh thích ứng song song
Cung cấp ba quy cách thông dụng (đơn vị: mm):
● 1500×750×800+1000
● 1800×750×800+1000
● 2100×750×800+1000
Hỗ trợ kích thước phi tiêu chuẩn, màu sắc (màu xám trắng là màu tiêu chuẩn), xử lý bề mặt (tẩy rỉ phosphat hóa + phun sơn tĩnh điện bột, sấy ở nhiệt độ cao 250℃) và bổ sung mô-đun chức năng, thích ứng với các bố trí nhà xưởng và tiêu chuẩn quản lý 6S khác nhau.
Toàn bộ sản phẩm sử dụng kết cấu tháo lắp kiểu kết nối bu lông, đóng gói thùng carton, thuận tiện cho vận chuyển và lắp ráp nhanh tại hiện trường.
