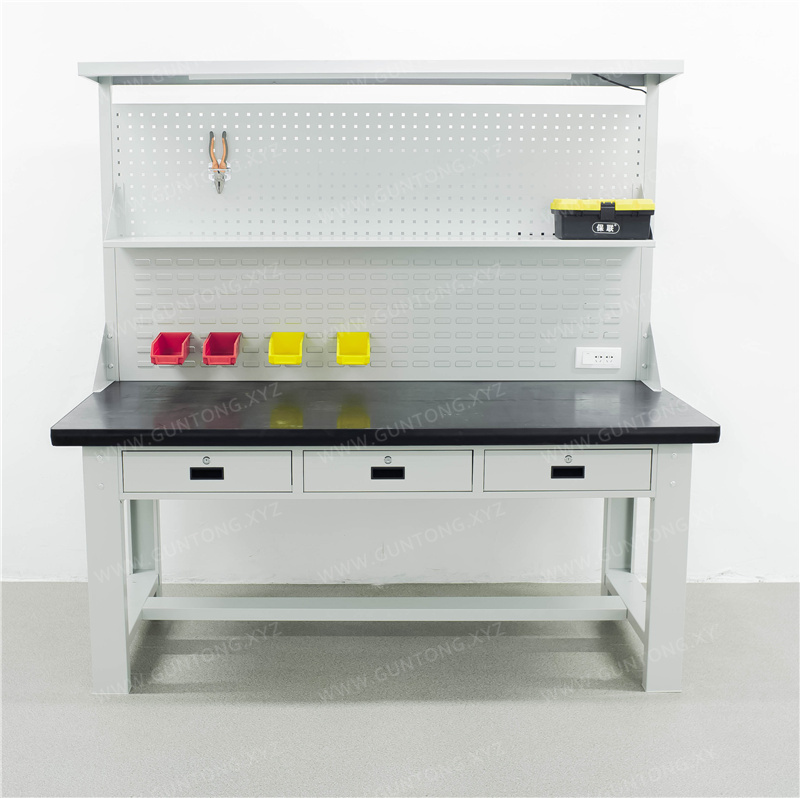

Bàn làm việc mặt sắt hai bảng treo ba ngăn kéo có thanh chắn kéo
Bàn làm việc mặt sắt hai bảng treo ba ngăn kéo có thanh chắn kéo do Guang Er Mei Precision Parts tự nghiên cứu và phát triển, sử dụng khung chữ C cường độ cao kết hợp mặt bàn sắt cấu trúc composite, đảm bảo khả năng chịu tải, độ bền và phù hợp với quản lý hiện trường 6S, thích hợp cho các vị trí làm việc yêu cầu cao như lắp ráp điện tử, kiểm tra phụ tùng ô tô và sửa chữa khuôn kim loại.
Điểm nổi bật của sản phẩm
- Mặt bàn sắt composite: Tấm sắt 5mm + vật liệu nền mật độ cao + viền PVC, chịu tải 1000kg, chống mài mòn và va đập
- Hệ thống hai bảng treo: Module kép lỗ vuông + khe nan, mỗi lỗ chịu tải 10kg, phù hợp quản lý trực quan công cụ 6S
- Ba ngăn kéo + thanh chắn kéo đáy: Ngăn kéo 3 mức độ sâu + kết cấu thanh chắn kéo tùy chọn, nâng cao hiệu quả phân tầng lưu trữ công cụ
- Khung chữ C chịu lực nặng: Tấm cán nguội 1.5mm, tiết diện 100×50mm, tải trọng định mức toàn bàn 1000kg
- Thiết kế lắp đặt nhanh: Kết nối hoàn toàn bằng bu lông, tháo lắp module, hỗ trợ kiểm tra xuất xưởng và hướng dẫn lắp đặt tại hiện trường
Thông số kỹ thuật
- Kích thước tiêu chuẩn (Dài×Rộng×Cao+khung đèn)
- 1500×750×800+1000mm｜1800×750×800+1000mm｜2100×750×800+1000mm
- Kết cấu mặt bàn
- Tấm sắt cán nguội 5mm + ván mật độ cao 45mm + nẹp PVC màu đen, tổng độ dày 50mm
- Chất liệu khung và khả năng chịu tải
- Thép tấm cán nguội hình chữ C (dày 1.5mm, tiết diện 100×50mm), toàn bàn chịu tải 1000kg
- Cấu hình ngăn kéo
- Ba ô ngang, lòng trong 320/420/520×430mm, ray đơn, mỗi ngăn chịu tải 80kg
- Thông số bảng treo
- Bảng treo lỗ vuông cao 450mm (khoảng cách lỗ 10×10mm) + 1 bảng treo khe nan, mỗi lỗ chịu tải 10kg
- Hệ thống khung đèn
- Chiều cao 1000mm, bao gồm đèn LED tuýp (16W), ổ cắm tích hợp 2-3 lỗ và dây nguồn
- Xử lý bề mặt
- Tẩy gỉ phosphat hóa + phun sơn tĩnh điện bột nhiệt độ cao (sấy 250℃), màu xám trắng tiêu chuẩn
- Đóng gói và lắp đặt
- Kết nối bu lông kiểu tháo rời, đóng gói thùng carton, hỗ trợ hướng dẫn kỹ thuật từ xa hoặc dịch vụ lắp đặt tại hiện trường
Bàn làm việc mặt sắt mô-đun được thiết kế chuyên biệt cho vị trí làm việc chịu tải cao
Bàn làm việc mặt sắt hai bảng treo ba ngăn kéo có thanh chắn kéo là mẫu chủ lực trong 'Dòng hai bảng treo' của Guang'ermei Precision Components, tích hợp tính ổn định kết cấu, hiệu quả lưu trữ dụng cụ và nhu cầu quản lý trực quan tại hiện trường. Toàn bộ máy sử dụng kết cấu liên kết bu-lông có thể tháo lắp, hỗ trợ triển khai nhanh chóng và điều chỉnh linh hoạt, được ứng dụng rộng rãi trong dây chuyền sản xuất điện tử, khu vực kiểm tra chất lượng phụ tùng ô tô, vị trí sửa chữa khuôn và xưởng đào tạo thực hành.
Ưu điểm kết cấu cốt lõi
- Mặt bàn sắt composite: Tấm sắt cán nguội nguyên sinh 5mm + vật liệu nền mật độ cao 45mm + viền bọc PVC màu đen, tổng độ dày 50mm, bề mặt chống mài mòn, chịu nhiệt độ cao, chống va đập, tải trọng tĩnh lên đến 1000kg;
- Khung chữ C loại nặng: Tiết diện 100×50mm, thép tấm cán nguội 1.5mm tạo hình nguyên khối, tải trọng định mức toàn bàn 1000kg, đáp ứng nhu cầu lắp đặt đồ gá lớn và thiết bị kiểm tra;
- Hệ thống bảng treo hai chức năng: Trang bị tiêu chuẩn 1 bảng treo lỗ vuông cao 450mm (khoảng cách lỗ 10×10mm) và 1 bảng treo lá sách, tải trọng mỗi lỗ 10kg, hỗ trợ quản lý treo tiêu chuẩn cho dụng cụ, dụng cụ đo, dây cáp, v.v.;
- Lưu trữ kết hợp ba ngăn kéo + thanh chắn kéo: Ba ngăn kéo ngang (kích thước lòng 320/420/520×430mm), trang bị ray đơn dập định hình, tải trọng mỗi ngăn 80kg; phần đáy có kết cấu thanh chắn kéo tùy chọn, tăng cường độ ổn định tủ và mở rộng không gian lưu trữ phía dưới.
Cấu hình linh hoạt và đảm bảo quy trình
Quy cách tiêu chuẩn cung cấp ba kích thước 1500×750×800+1000mm, 1800×750×800+1000mm, 2100×750×800+1000mm, có sẵn hàng; kích thước phi tiêu chuẩn hỗ trợ đặt làm theo yêu cầu. Mặt bàn và khung đều được xử lý sơ bộ tẩy gỉ và phốt phát hóa, sử dụng phun sơn tĩnh điện bột ở nhiệt độ cao 250℃, màu chủ đạo là xám trắng, cũng có thể tùy chọn hệ màu công nghiệp theo yêu cầu. Tổng trọng lượng cả máy 143.2–188.1kg, đóng gói thùng carton, phù hợp vận chuyển logistics và lắp ráp tại hiện trường.
