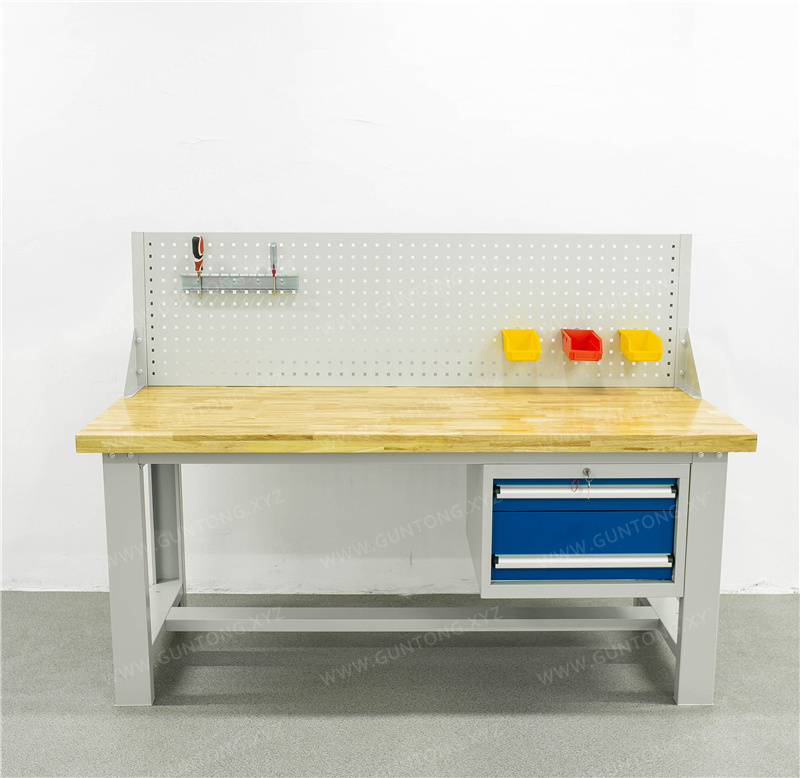

Bàn làm việc mặt gỗ sồi 1 bảng treo, 2 ngăn kéo và thanh giằng dưới
Bàn làm việc mặt gỗ sồi do Guang Er Mei Precision Parts tự nghiên cứu và phát triển, sử dụng mặt bàn gỗ sồi ghép finger-joint (dày 50mm), kết cấu khung thép cán nguội hình chữ C, tích hợp một bảng treo, hai ngăn kéo và thanh giằng dưới. Sản phẩm kết hợp khả năng chịu tải trọng lớn, độ ổn định cao và khả năng mở rộng mô-đun, phù hợp với các vị trí làm việc đòi hỏi độ chính xác của mặt bàn và hiệu quả sử dụng dụng cụ như lắp ráp điện tử, kiểm tra linh kiện ô tô và hiệu chỉnh khuôn mẫu.
Điểm nổi bật của sản phẩm
- Mặt bàn gỗ sồi ghép finger-joint, dày 50mm, chịu tải 1000kg, đáp ứng độ phẳng tiêu chuẩn gia công cơ khí
- Khung thép cán nguội hình chữ C + 2 ngăn kéo + thanh giằng dưới, gia cố kết cấu ba lớp, loại bỏ hoàn toàn hiện tượng rung lắc và biến dạng mặt bàn
- Bảng treo lỗ vuông + khe cắm nhãn + tay nắm hợp kim nhôm, tuân thủ tiêu chuẩn quản lý trực quan 6S
- Thiết kế mô-đun, hỗ trợ kết hợp linh hoạt loại bảng treo, số lượng ngăn kéo, chất liệu và màu sắc mặt bàn
Thông số kỹ thuật
- Chất liệu và độ dày mặt bàn
- Kết cấu gỗ sồi nhập khẩu ghép finger-joint, tổng độ dày 50mm
- Chất liệu khung và tải trọng
- Khung chữ C thép cán nguội 1.5mm, tải trọng tĩnh toàn bộ 1000kg
- Cấu hình ngăn kéo
- 2 ngăn kéo (cao 100mm + 200mm), kích thước lọt lòng 460×460mm, tải trọng mỗi ngăn 80kg
- Quy cách bảng treo
- Bảng treo lỗ vuông cao 500mm (khoảng cách lỗ 10×10mm), tải trọng mỗi lỗ 10kg; tùy chọn bảng treo nan chớp
- Kết cấu thanh giằng
- 1 thanh giằng ngang ở đáy bàn, tăng cường độ cứng chống xoắn
- Xử lý bề mặt
- Tẩy axit và phosphat hóa + phun sơn bột tĩnh điện, sấy ở nhiệt độ cao 250℃
- Màu tiêu chuẩn
- Màu trắng xám (có thể tùy chỉnh các mã màu RAL khác)
- Quy cách đóng gói
- Đóng gói thùng carton rời, bao gồm toàn bộ phụ kiện lắp ráp và hướng dẫn cài đặt
Hệ thống trạm làm việc gỗ sồi được thiết kế chuyên dụng cho các thao tác đòi hỏi độ chính xác cao
Bàn làm việc mặt gỗ sồi 1 bảng treo, 2 ngăn kéo và thanh giằng dưới Quảng Nhi Mỹ, kết hợp ưu điểm hiệu suất của mặt bàn gỗ đặc và độ tin cậy của kết cấu thép cấp công nghiệp, là giải pháp tiêu chuẩn hóa kết hợp tùy chỉnh dành cho việc nâng cấp hiện trường sản xuất. Sản phẩm tuân thủ nghiêm ngặt quy chuẩn quản lý 6S tại xưởng, hỗ trợ lưu trữ dụng cụ trực quan trên bảng treo, phân loại lưu trữ theo tầng trong ngăn kéo, định vị chống trượt bằng thanh giằng và đáp ứng nhu cầu gia công hạng nặng trên mặt bàn.
Đặc điểm kết cấu cốt lõi
- Mặt bàn gỗ sồi cường độ cao: Tổng độ dày 50mm, công nghệ ghép mộng răng cưa nhiều tấm gỗ sồi, độ phẳng bề mặt ≤0.3mm/m, tải trọng tĩnh lên đến 1000kg, chống va đập, chống trầy xước, phù hợp với các quy trình khoan, phay, tán đinh, kiểm tra;
- Khung chính hình chữ C: Tiết diện 100×50mm, uốn từ tấm thép cán nguội 1.5mm, tải trọng tổng thể 1000kg, kết cấu tháo lắp bằng bu lông, thuận tiện cho vận chuyển và lắp ráp lại tại hiện trường;
- Hệ thống ngăn kéo chức năng kép: Trang bị 1 ngăn kéo cao 100mm và 1 ngăn kéo cao 200mm, khoảng trống bên trong 460×460mm, tiêu chuẩn ray đơn dập, tải trọng mỗi ngăn 80kg, mặt trước sử dụng tấm thép cán nguội 1.5mm + tay nắm hợp kim nhôm + khe cắm nhãn;
- Hệ thống bảng treo có thể mở rộng: Tiêu chuẩn bảng treo lỗ vuông cao 500mm (khoảng cách lỗ 10×10mm, tải trọng mỗi lỗ 10kg), hỗ trợ thay thế bằng bảng treo nan chớp hoặc bộ móc treo tùy chỉnh, giúp lấy và sử dụng dụng cụ ngay lập tức;
- Kết cấu thanh giằng dưới: Phía dưới thân bàn được bố trí 1 thanh giằng ngang, tăng cường độ cứng tổng thể, ngăn ngừa biến dạng ngang của mặt bàn, nâng cao độ ổn định khi đặt phôi gia công lớn.
Thông số kỹ thuật và cấu hình cơ bản
| Hạng mục | Mô tả thông số |
|---|---|
| Quy cách thông dụng (Dài × Rộng × Cao + Cao bảng treo) | 1500×750×800+500mm｜1800×750×800+500mm｜2100×750×800+500mm (Hàng có sẵn) |
| Kích thước tủ | 566×600×380mm (Rộng × Sâu × Cao), thân bằng tấm thép cán nguội 1.0mm, mặt ngăn kéo 1.5mm |
| Xử lý bề mặt | Tẩy axit và photphat hóa + phun sơn tĩnh điện bột, sấy ở nhiệt độ cao 250℃, màu tiêu chuẩn trắng xám (hỗ trợ tùy chỉnh màu) |
| Đóng gói và giao hàng | Đóng gói rời bằng thùng carton, bao gồm toàn bộ phụ kiện kết nối và hướng dẫn lắp đặt; hỗ trợ kiểm tra xuất xưởng và theo dõi logistics toàn trình |
Kịch bản ứng dụng
Được ứng dụng rộng rãi trong:Trạm lắp ráp dây chuyền sản xuất điện tử、Bàn kiểm tra chất lượng và sửa chữa lại linh kiện ô tô、Khu vực hiệu chỉnh và sửa chữa khuôn kim loại、Bàn thực hành nghề nguội và gia công cơ khí tại trung tâm thực hành của trường, đồng thời có thể tối ưu hóa phi tiêu chuẩn theo bố cục nhà xưởng, mức chịu tải, yêu cầu ESD hoặc quy chuẩn nhận diện 6S.
