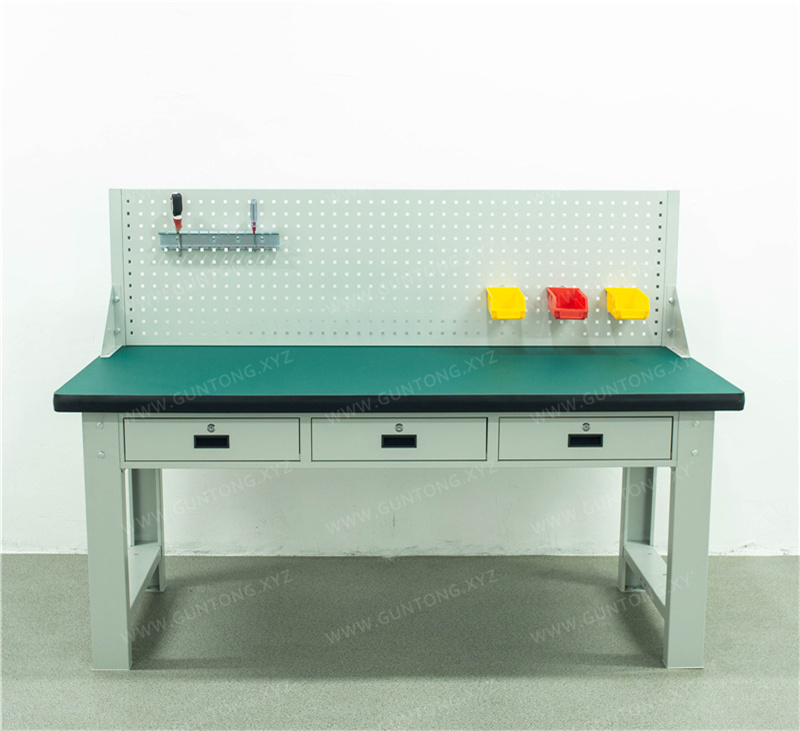

Bàn làm việc mặt composite 1 bảng treo 3 hộc kéo
Bàn làm việc composite mô-đun do Guang Er Mei Precision Components tự nghiên cứu và phát triển, sử dụng mặt bàn composite từ ván tỷ trọng cao và tấm nhựa chống mài mòn kết hợp khung thép cán nguội hình chữ C. Trang bị tiêu chuẩn 3 hộc kéo cùng bảng treo lỗ vuông 500mm, đảm bảo khả năng chịu tải, tính mở rộng và tương thích với quản lý hiện trường 6S, hỗ trợ cung cấp hàng sẵn kho đa kích thước và gia công theo yêu cầu.
Điểm nổi bật của sản phẩm
- Mặt bàn dày tổng cộng 50mm, gồm tấm nhựa chống mài mòn 2mm và ván tỷ trọng cao 48mm, khả năng chịu tải 1000kg
- Khung thép cán nguội hình chữ C, tiết diện 100×50mm, khả năng chịu tải toàn bàn 1000kg
- Thiết kế 3 hộc kéo (cao 115mm × 3), mỗi hộc chịu tải 80kg, độ sâu lọt lòng có 3 mức tùy chọn
- Trang bị tiêu chuẩn bảng treo lỗ vuông 500mm (khoảng cách lỗ 10×10mm), mỗi lỗ chịu tải 10kg, hỗ trợ thay thế bằng bảng treo nan chớp
- Kết cấu bu lông tháo lắp, xử lý tẩy rỉ phosphat hóa kết hợp phun sơn tĩnh điện, sấy ở nhiệt độ cao 250℃
Thông số kỹ thuật
- Quy cách phổ biến (Dài × Rộng × Cao + Cao bảng treo)
- 1500×750×800+500mm｜1800×750×800+500mm｜2100×750×800+500mm
- Kết cấu mặt bàn
- Tấm nhựa chống mài mòn màu xanh 2mm + Ván tỷ trọng cao 48mm + Nẹp viền PVC màu đen
- Chất liệu và quy cách khung
- Thép tấm cán nguội 1.5mm, kết cấu hình chữ C, tiết diện 100×50mm
- Cấu hình hộc kéo
- 3 hộc kéo ngang, chiều cao 115mm; độ sâu lọt lòng
- Quy cách bảng treo
- Bảng treo lỗ vuông cao 500mm, khoảng cách lỗ 10×10mm, thép cán nguội 1.0mm; tùy chọn bảng treo nan chớp
- Xử lý bề mặt
- Tẩy rỉ phosphat hóa + Phun sơn bột tĩnh điện, sấy ở nhiệt độ cao 250℃
- Màu tiêu chuẩn
- Trắng xám (hỗ trợ tùy chỉnh theo yêu cầu)
- Đóng gói và kết cấu
- Kết nối bu lông tháo lắp, đóng gói thùng carton
- Trọng lượng cả bì tham khảo
- Mẫu 1500mm khoảng 86.3kg｜Mẫu 1800mm khoảng 96.2kg｜Mẫu 2100mm khoảng 107.4kg
Guang Er Mei chuyên nghiên cứu, phát triển và sản xuất thiết bị trạm làm việc nhà xưởng trong hơn mười năm qua, mẫuBàn làm việc mặt composite 1 bảng treo 3 hộc kéolà cấu hình kinh điển trong dòng bàn mặt composite, được ứng dụng rộng rãi trong lắp ráp điện tử, kiểm tra phụ tùng ô tô, bảo trì khuôn kim loại và thực hành tại trường học, đáp ứng các yêu cầu tổng hợp về không gian thao tác, cất giữ dụng cụ và quản lý trực quan.
Ưu điểm thiết kế cốt lõi
Mặt bàn composite cường độ cao:Tổng độ dày 50mm, được ép nhiệt từ lớp phim xanh chống mài mòn dày 2mm (chống dầu, chống va đập), lõi ván mật độ cao 48mm và nẹp viền PVC màu đen, tải trọng tĩnh của mặt bàn lên đến 1000kg, bề mặt phẳng và chống mài mòn, đáp ứng nhu cầu thao tác thường xuyên và đặt phôi nặng.
Khung chịu lực vững chắc:Phần chính sử dụng khung chữ C uốn từ thép cán nguội 1.5mm (tiết diện 100×50mm), kết cấu tổng thể được tối ưu hóa cơ học, tải trọng định mức của toàn bàn là 1000kg, hỗ trợ sử dụng ổn định lâu dài.
Hệ thống lưu trữ hiệu quả:Bố trí ngang 3 hộc kéo độc lập (chiều cao đều 115mm), độ sâu lọt lòng chia làm 3 mức tùy chọn 320mm / 420mm / 520mm, kết hợp ray đơn dập, tải trọng mỗi hộc kéo 80kg; tủ sử dụng thép tấm 1.0mm, cân bằng giữa độ bền và trọng lượng nhẹ.
Giao diện mở rộng linh hoạt:Phần trên tích hợp 1 bảng treo lỗ vuông tiêu chuẩn cao 500mm (khoảng cách lỗ 10×10mm), tải trọng mỗi lỗ 10kg, có thể tự do treo móc, kệ tầng, giá dụng cụ và các phụ kiện khác; cũng có thể thay thế bằng bảng treo nan chớp theo nhu cầu, tăng cường thông gió và tầm nhìn.
Đảm bảo quy trình và giao hàng
Toàn bộ dòng sản phẩm sử dụng kết cấu kết nối bu lông tháo lắp được, hoàn thành hiệu chuẩn lắp ráp sẵn trước khi xuất xưởng, đóng gói tiêu chuẩn bằng thùng carton, thuận tiện cho vận chuyển và lắp đặt nhanh tại hiện trường. Xử lý bề mặt bằng tẩy axit photphat hóa và phun sơn tĩnh điện bột, sấy ở nhiệt độ cao 250℃, lớp phủ bám dính tốt, chống ăn mòn, không dễ bong tróc. Màu tiêu chuẩn là trắng xám, hỗ trợ tùy chỉnh màu theo VI của khách hàng.
Kịch bản ứng dụng
- Ngành sản xuất điện tử: Thao tác hỗ trợ dán SMT, trạm kiểm tra chức năng PCBA
- Nhà máy phụ tùng ô tô: Lắp ráp cụm nhỏ, bàn kiểm tra và sửa chữa
- Xưởng khuôn kim loại: Sửa khuôn nguội, cất giữ tạm thời dụng cụ đo và sắp xếp đồ gá nhỏ
- Trường dạy nghề: Nền tảng thực hành gia công cơ khí, cơ điện tử
- Trung tâm bảo trì và kiểm tra: Hiệu chuẩn thiết bị đo, sắp xếp bó dây và khu vực trả dụng cụ về đúng vị trí
