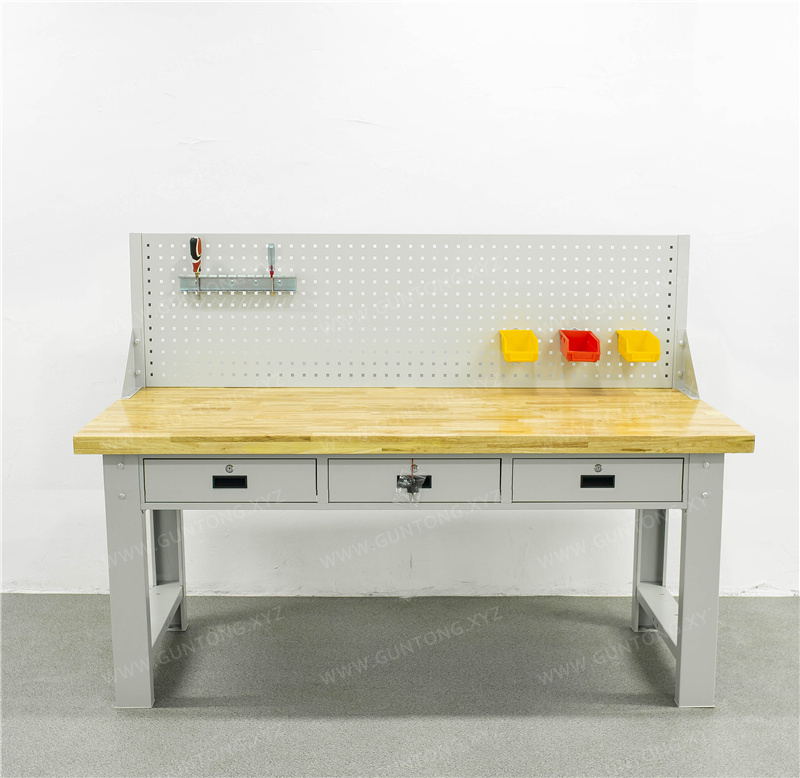

Bàn làm việc gỗ sồi một tấm treo ba ngăn kéo
Bàn làm việc mặt gỗ sồi tùy chỉnh theo yêu cầu của Guang Er Mei Precision Parts, sử dụng mặt bàn gỗ sồi ghép mộng răng lược (dày 50mm), khung thép cán nguội hình chữ C và thiết kế mô-đun một tấm treo, hỗ trợ 3 kích thước tiêu chuẩn có sẵn trong kho, đảm bảo khả năng chịu tải cao, độ ổn định vượt trội và phù hợp với quản lý hiện trường 6S.
Điểm nổi bật của sản phẩm
- Mặt bàn gỗ sồi ghép mộng răng lược, dày 50mm, chịu tải tĩnh 1000kg
- Khung thép cán nguội hình chữ C, chịu tải toàn bàn 1000kg, kết cấu ổn định và bền bỉ
- Ba ngăn kéo phân tầng lưu trữ, mỗi ngăn chịu tải 80kg, phù hợp quản lý phân loại dụng cụ/vật tư
- Tấm treo lỗ vuông tiêu chuẩn cao 500mm, hỗ trợ treo dụng cụ trực quan và điều chỉnh nhanh chóng
Thông số kỹ thuật
- Kích thước tiêu chuẩn (Dài×Rộng×Cao)
- 1500×750×800+500mm｜1800×750×800+500mm｜2100×750×800+500mm
- Mặt bàn
- Gỗ sồi ghép mộng răng lược, tổng độ dày 50mm, bề mặt chà nhám, chịu tải 1000kg
- Khung
- Kết cấu hình chữ C, tiết diện 100×50mm, thép cán nguội 1.5mm, tẩy axit phosphat hóa + sơn tĩnh điện bột
- Ngăn kéo
- 3 ngăn kéo ngang, chiều cao 115mm, lòng sâu 320/420/520mm×rộng 430mm, ray đơn chịu tải 80kg
- Tấm treo
- 1 tấm treo lỗ vuông cao 500mm (khoảng cách lỗ 10×10mm), dày 1.0mm, mỗi lỗ chịu tải 10kg
- Màu sắc
- Trắng xám tiêu chuẩn (RAL 7035), hỗ trợ tùy chỉnh theo bảng màu RAL
- Kiểu kết cấu
- Lắp ráp bằng bu lông tháo rời, đóng gói thùng carton, hỗ trợ hướng dẫn lắp đặt tại hiện trường
Giải pháp trạm làm việc gỗ sồi được tối ưu hóa cho hiện trường sản xuất
Bàn làm việc gỗ sồi một tấm treo ba ngăn kéo do Guang Er Mei Precision Components ra mắt, hướng đến các ứng dụng như lắp ráp điện tử, kiểm tra linh kiện ô tô, sửa chữa khuôn kim loại và đào tạo thực hành tại trường học, kết hợp tính năng của mặt bàn gỗ tự nhiên và độ tin cậy của kết cấu cấp công nghiệp. Toàn bộ bàn được sản xuất theo tiêu chuẩn quy trình ISO 9001, mặt bàn được gia cố bằng mối nối răng lược và xử lý chống ẩm, khung được uốn từ thép tấm cán nguội 1,5mm, đảm bảo không biến dạng, không lỏng lẻo khi sử dụng lâu dài.
Đặc điểm kết cấu cốt lõi
- Mặt bàn gỗ sồi cường độ cao: Tổng độ dày 50mm, được ép chính xác từ nhiều lớp ván gỗ sồi bằng mối nối răng lược, tải trọng tĩnh lên đến 1000kg, chống va đập, chống trầy xước, phù hợp cho gia công cơ khí nhẹ và lắp ráp chính xác;
- Khung chịu lực hình chữ C: Tiết diện 100×50mm, cột đứng và dầm ngang kết nối bằng bu lông, tải trọng định mức toàn bàn 1000kg, đáy có vị trí lắp chân đế cân bằng;
- Hệ thống lưu trữ ba ngăn kéo: Bố trí ngang 3 ngăn kéo (chiều cao 115mm), độ sâu lòng trong chia 3 cấp 320/420/520mm tùy chọn, trang bị tiêu chuẩn ray đơn dập, tải trọng mỗi ngăn 80kg, trượt êm, khóa chắc chắn;
- Hệ thống tấm treo tiêu chuẩn: Trang bị 1 tấm treo lỗ vuông cao 500mm (khoảng cách lỗ 10×10mm), tải trọng mỗi lỗ 10kg, hỗ trợ treo mô-đun dụng cụ, dụng cụ đo, kẹp cáp, v.v., cũng có thể chọn nâng cấp tấm treo lá sách;
- Giao hàng và lắp đặt linh hoạt: Sử dụng kết cấu bu lông tháo lắp, đóng gói thùng carton, hỗ trợ kiểm tra xuất xưởng và theo dõi logistics; có thể chọn dịch vụ hướng dẫn lắp đặt tại hiện trường, phù hợp với tiêu chuẩn quản lý trực quan 6S nhà xưởng.
Bảng thông số kỹ thuật
| Hạng mục | Mô tả thông số |
|---|---|
| Kích thước tiêu chuẩn (L×W×H) | 1500×750×800+500mm / 1800×750×800+500mm / 2100×750×800+500mm (bao gồm chiều cao tấm treo) |
| Chất liệu và độ dày mặt bàn | Ván gỗ sồi tự nhiên nối răng lược, tổng độ dày 50mm, bề mặt xử lý chà nhám |
| Chất liệu khung | Thép tấm cán nguội 1.5mm, kết cấu uốn cong hình chữ C, tẩy axit photphat hóa + phun sơn tĩnh điện (màu xám trắng, sấy ở nhiệt độ cao 250℃) |
| Cấu hình ngăn kéo | 3 ngăn kéo ngang, độ sâu lòng trong phân cấp (320/420/520mm×430mm rộng), tải trọng ray đơn 80kg/ngăn |
| Quy cách tấm treo | 1 tấm treo lỗ vuông cao 500mm (lỗ tròn Φ10mm, khoảng cách 10×10mm), vật liệu nền tấm trần 1,0mm |
| Đóng gói và trọng lượng cả bì | Mẫu 1500mm khoảng 87kg｜Mẫu 1800mm khoảng 98,7kg｜Mẫu 2100mm khoảng 109,7kg |
Dòng sản phẩm này hỗ trợ tùy chỉnh kích thước phi tiêu chuẩn, tăng độ dày mặt bàn, thay đổi loại tấm treo, lựa chọn màu sắc (có thể chọn theo bảng màu RAL) và mở rộng chức năng (như lắp đặt ê tô, tích hợp nguồn điện, đầu nối tiếp đất, v.v.). Vui lòng cung cấp bản vẽ bố trí xưởng và yêu cầu sử dụng để nhận giải pháp thiết kế 3D riêng biệt.
